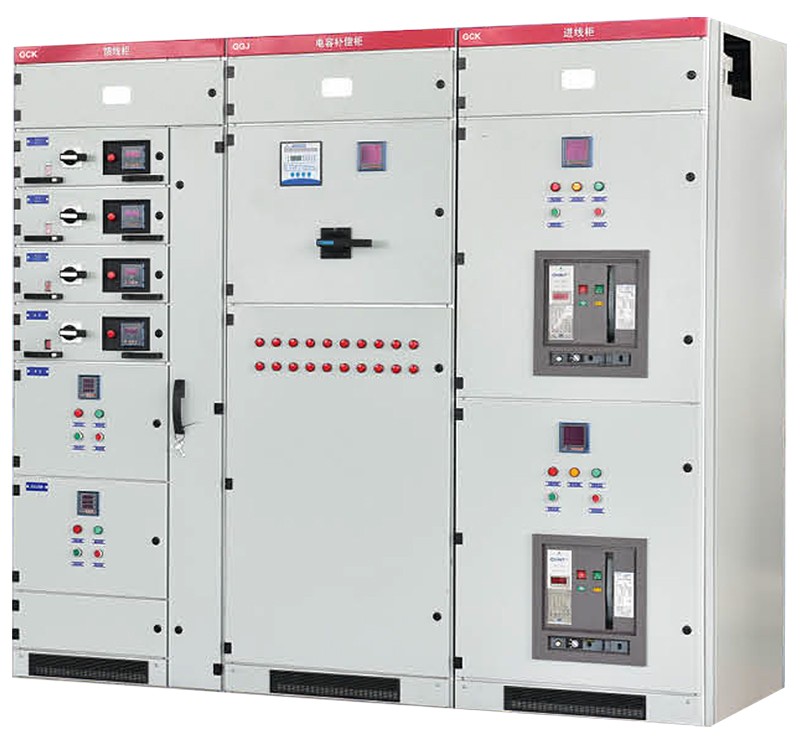

GCK低壓抽出式開關柜介紹：

 GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）兩部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，大工作電壓至660V，大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明燈配電設備的電能轉換分配控制之用。

■ 產品特點：

 本系列產品具有分斷能力高，動熱穩定性好，結構先進、合理，電氣方案切合實際，系列性通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。

本產品符合IEC439NEMAICS2-322標準，也符合GB7251-87《低壓成套開關設備》國家標準和ZBK360001-89《低壓抽出式成套開關設備》專業標準。

■ 使用環境條件：

 1、海拔不超過2000mm

2、周圍空氣溫度不高于+40℃，并且24小時內平均溫度不高于+35℃，周圍空氣溫度不低于-5℃。

3、大氣條件：空氣清潔，現對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%。

4、沒有火災、爆炸危險、嚴重污染、化學腐蝕機劇烈震動的場所。

5、與垂直面傾斜不超過5度。

6、本產品適合以下溫度運輸儲存：-25℃~+55℃，在短時間內（不超過24小時）不超過+70℃；

7、如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

開關柜的主要技術參數：

■ 結構特征：

 本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘堅固互相連接成基本框架，再接需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：

1、柜架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。

2、杠架及零部件安裝孔按模數E=200mm變化；

3、內部結構采用鍍鋅處理，外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂；

4、在動力中心（PC）進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，MB系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器。

在一般情況下，PC單元帶有翻排的主電路（包括母聯），額定電流在630A~1600A時，占據一個外形尺寸為800*1000*2200（寬*深*高）的柜體。沒有翻排的主電路占據一個外形尺寸為800*800*2000（寬*深*高）的柜體，額定電流在1600A~3150A時，占據一個外形尺寸為1000*800*2200（寬*深*高）的柜體。

動力中心（PC）饋電柜結構與進線柜相似，饋電電流在630A~1600A時，一個1000*1000*2200（寬*深*高）的柜體可裝二個回路，為上下布置安裝。

5、電動機控制中心（MCC）開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平區域下面為抽屜功能單元區域，該區域的寬度為600mm，安裝抽屜功能單元區域的高為1840mm，當柜體為靠墻安裝時柜的左部為功能單元區域，右部有一個200mm寬的電纜出現區域，柜體外形尺寸為800*500*2200（寬*深*高），當柜體為離墻安裝時，柜體深度為600mm，電纜出現區在柜體的外形尺寸為600*800（1000）*2000（寬*深*高），柜體深度有800和1000兩種，我們建議用戶選擇1000深的柜體，以與PC深度統一，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。

6、抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關合閘位置時門打不開，并且操作機構可采用外掛鎖鎖定在合閘或分閘位置。功能單元隔室之間用金屬松分隔，抽屜具有良好的互換性，并且有工作位置、試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位，此時可接動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。

7、在電容補償、計量等固定式方案的柜體和抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置，從而保證了抽屜式與固定式柜體能夠并排使用。

8、母線系統：柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線、水平母線額定電流在1250A以上時采用雙母線柜與柜之間的水平母線采用連接塊搭接，垂直母線采用鍍鋅板封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂?shù)那安浚Ｗo母線（PB）設置在柜底部，并與柜體的隔板、門相連，從而保證了接地連續性。

9、在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。

10、柜體外殼防護等級為IP40.

■ 訂貨須知：

 1、一次回路方案編號、設備型號、容量及單線系統圖；

2、二次回路原理圖如用戶未提供要求，制造廠按標準提供；

3、開關柜的排列圖和配電室平面布置圖；

4、主母線規格未提供要求時制造廠按標準提供；

5、開關柜表面顏色（制造廠家標準顏色為：淺豆色）；

6、用戶有其他要求協商解決。

■ 特別提示：

 本產品在安裝時，柜與柜之間的水平線應該連接牢固可靠

本產品的門與主開關有聯鎖功能，即只有在斷電的情況下門才可以打開，本產的其他側面為螺釘封板，與主開關沒有聯鎖功能，故請用戶在拆開本產品側板檢修時，務必斷開電源

非專業人員模擬請勿打開柜體維護檢修。
